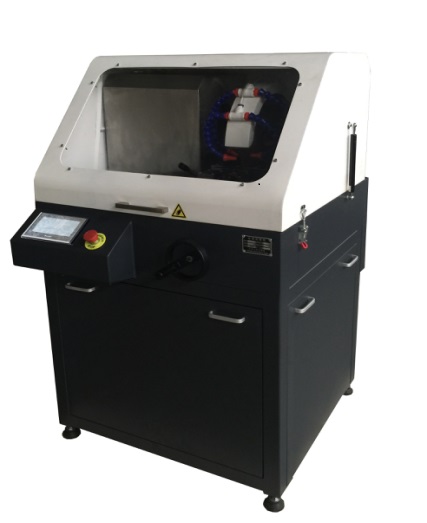

---ZQ系列是为满足精确定位切割、多重定位切割而设计的一款立地一体式精密智能自动金相切割机;采用大彩色触摸屏,PLC控制系统。分体式双层可移动精密定位平台,满足各种不规则件取平薄片的精密要求。进刀行程任意设定,切割速度1--100mm/分无极调速,并可根据切割情况随时进行在线调整;适用于各种不同材料样件的精密切割取样。
联系我们
销售直线:18930195201
TEL:021-51693591
FAX:021-57527296
Mail:zhongyanyiqi@163.com
微信:zhongyanyiqi
更多切割实例请点击:技术文章E组




技术规格:

型号

ZQ-80

ZQ-80C

ZQ-80A

主轴转速

2840r/min

2840r/min

100-3000r/min(无极调速)

平台X移动

手动50mm

自动50mm

自动50mm

X轴速度



0-100mm(无极调速)

0-100mm(无极调速)

平台Y行程

自动/手动(250mm)

平台Y速度

0-200mm(无极调速)

控制系统

8寸彩色触摸屏、PLC控制系统

切割室外壳

不锈钢

最大切割尺寸

350X100X80mm

最大切割直径
100mm

切割方式

智能自动/手动

送给方式

进退比任意设定

有效进刀距离

200mm

完成量追踪

液晶数显 (时时显示)

切割台尺寸

310X310mm

切割片规格

(250-300)X(1-2.0)X32mm

加持台规格

分体式双层可移动平台

切割速度

1-100mm/分钟(无极调速)

在线调速

任意调整(1-100mm/分钟)

进刀距离

任意设定(0-200mm)

复位方式

自动复位( 完成量追踪)

冷却系统

自动(水冷3通道)

水箱容量

120L

电机功率

3.0KW

机台形式

立地一体式

电源

380V

重量

300KG

标准配置:



主机

一台

冷却系统

一套

Y向移动平台

一套(主机上)

X/Y双向定位平台

一套(主机上)

推进夹具

两付

随机工具

一套

精切片

两块

技术文件

说明书一份、合格证一份、保修卡一份

选配:

圆盘夹具、齿条夹具、万能夹具、纵剖夹具

其他

特殊工件可定做
