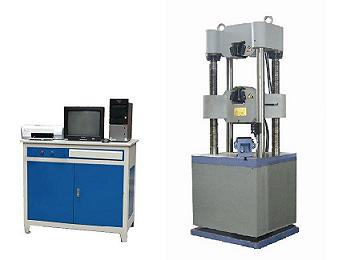

WAW-系列微机控制电液伺服万能试验机主机采用油缸下置式主机，主要用于金属、非金属的拉伸、压缩和弯曲试验。适用于冶金、建筑、轻工、航空、航天、材料、大专院校、科研单位等领域。试验操作和数据处理符合GB228-2002《室温材料 金属拉伸试验方法》的要求。
一、液压系统
油箱内的液压油通过电机带动高压泵进入油路，流经单向阀、高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、等速位移等的控制。
二、控制系统
支持进行拉伸、压缩、剪切、弯曲等试验；
支持开放编辑试验、编辑标准和编辑步骤，并支持导出导入试验、标准和步骤；
支持试验参数自定义；
采用开放式的EXCEL报表形式，支持用户自定义报表格式；
查询打印试验结果灵活方便，支持打印多个试样，自定义排序打印项目；
程序自带强大试验分析功能。
三、安全保护装置
当试验力超过最大试验力的3%时，过载保护，油泵电机停机。
当活塞升起达到上极限位置时，行程保护，油泵电机停机。
技术参数：
型号 |
WAW300B |
WAW-600D |
WAW-1000D |
最大试验力 |
300KN |
600KN |
1000KN |
测量范围 |
2%-100%FS |
士值误差 |
≤士值的1% |
试验力分辨率 |
0.01KN |
位移分辨率 |
0.01mm |
变形测量精度 |
0.01（2%～100%FS内） |
拉伸空间 |
550mm |
650mm |
700mm |
压缩空间 |
380mm |
加持直径 |
Φ6-Φ26mm |
Φ13-Φ40mm |
加持厚度 |
0-15mm |
加持宽度 |
70mm |
压盘尺寸 |
φ160mm |
弯曲试验两点最大距离 |
450mm |
弯曲支滚宽度 |
120mm |
140mm |
弯曲支滚直径 |
30mm |
40mm |
活塞最大移动速度 |
50mm/分 |
夹紧方式 |
自动夹紧 |
主机外形尺寸 |
720×580×1950mm |
720×580×2100mm |
890×660×2200mm |
测力柜尺寸 |
1000×700×1400mm |
1000×700×1400mm |
1000×700×1400mm |
系统配置 |
|
试验机主机 |
一台(油缸下置式) |
压力传感系统 |
一套 |
伺服控制油源 |
一套（中研技术） |
电液伺服阀 |
一套（数字式） |
伺服控制系统 |
一套（中研技术） |
电气控制系统 |
一套（中研技术） |
引申力计 |
一套 |
光电编码器 |
一只 |
电脑 |
一套(联想) |
打印机 |
一套 |
标准夹具 |
|
圆试样拉伸钳口 |
Φ6-Φ13、Φ13-Φ26
mm（各一套） |
Φ13-Φ26、Φ26-Φ40mm（各一套） |
扁试样拉伸钳口 |
一套（0-15mm） |
压缩附具 |
一套（Φ160mm） |
弯曲附具 |
1套（试验两支点间最大距离450mm） |
|
